（1） 焊接方法的選擇
鋁合金焊接可有多種方法， 以鎢極惰性氣體保護焊 （TIG 焊） 和熔化極惰性氣體保護焊 （MIG 焊） 應用較為廣泛， TIG 焊適用于板厚 t＝0．5～5 mm 的鋁合金焊接， 而 MIG 焊則適用于板厚 t＝0．6～100 mm 鋁合金的焊接。
TIG 手工焊適用于薄板焊接。 通常采用交流 TIG焊接， 其特點是： 交流負半周具有去除材料表面氧化膜的作用， 正半周可減小鎢極發熱； 有較好的焊接熔
深， 焊接穩定性較好； 氬氣對電弧有壓縮作用， 故熱量較集中。 因此， 交流 TIG 焊能較好地適用于此底架的焊接。
（2） 焊絲選擇
根據母材特點可選用焊絲 5356， 其 w（Mg）為 5%的標準型 Al－Mg 焊絲， 因其添加了微量的 Ti 和 Cr 元素， 有利于細化焊縫金屬的晶粒， 力學性能，被廣泛應用于 Al－Mg－Zn 材料的焊接， 具有較好的力學性能和良好的耐蝕性能。
（3） 保護氣體
鋁合金焊接過程中， 保護氣體主要提供電弧穩定燃燒的條件， 以防止空氣進入焊接區域， 保護高溫金屬。 純氬氣作為保護氣體時， 電弧非常穩定， 在TIG 焊接和 MIG 焊接應用中， 一般都能達到無飛濺或小飛濺， 且純氬氣保護時熱輸入小， 保護效果非常好， 適用于鋁合金薄板焊接。 因此， 選用 φ（Ar）≥99．99％作為本產品焊接時的保護氣體。
（4） 環境要求
由于鋁合金焊接時熔池會溶解大量的氫， 鋁合金型材在快速冷卻過程中形成大量的氣孔， 對焊縫強度和焊接質量極為不利。 因此， 鋁合金焊接時， 要求環境相對濕度＜60％。 焊絲的存放應保持環境溫度≥18℃， 相對濕度＜60％， 這樣在保護氣體的作用下， 才能使其焊縫中產生氣孔的可能性小， 保證其焊接質量。
（5） 焊接工藝評定
根據 ISO 15609—1 標準要求， 編制預焊接工藝規程 （pPWS）。 根據產品的焊接接頭形式和材料厚度， 按 ISO 15614—2 標準要求確定試件厚度， 并焊
接角焊縫和對接焊縫工藝評定 （WPQR） 試件。 工藝評定按 ISO 15614—2 標準要求， 對角焊縫試件分別進行外觀檢測、 滲透、 金相和彎曲試驗； 對對接焊縫試樣分別進行外觀檢測、 滲透、 X 射線、 金相、 拉伸和彎曲試驗。 通過工藝評定后再編制產品焊接工藝
（WPS）， 指導產品生產。 部分焊接工藝規程如下：
工藝編號： 710－AL－WPS－001； 制造商： 上海交運汽車精密沖壓件有限公司； 焊接方法： 141 TIG；接頭類型： 角接接頭； 母材牌號： 7003； 焊材類別和直徑： R5356/2．4 mm； 工藝評定編號： WPQR－SJY－H09001； 焊接位置： 平角焊； 坡 口 制 備/清 理 方 法：無/機械打磨； 母材厚度 1/2： 2．2 mm/2．5 mm； 鎢極種類/規格： 鈰鎢極 準2．4 mm。

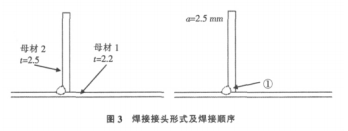

焊接接頭形式及焊接順序如圖 3 所示， 焊接工藝

參數見表 1。
